Internationaler DMR-Funkverkehr
Weitere Informationen zu internationalem Funkbetrieb im DMR-Netz.
Bitte vorher die Info: Grundinformationen zum DMR-Betrieb beachten.
Internationale Talkgroups
Die internationalen TGs, wie TG91, TG92 etc. sind in der Regel nicht "statisch", also fest aufgeschaltet, sondern müssen per PTT-Tastendruck "gebucht", also "dynamisch" eingeschaltet werden.
Eine "statische" Talkgroup ist in jedem Land die Landes-TG; in Deutschland also die TG262. Sie ist immer fest, "statisch" auf einem Relais aktiviert. Möchte man aber die TG91 (Wordwide) oder gar eine andere Landes-TG auf einem Relais abhören, dann muss man sie zunächst aus der Kanalprogrammierung oder der Kontaktliste auswählen und per PTT auf dem Home-Relais aktivieren, "buchen". Anschliessend wird sie für 10 Minuten freigeschaltet und man kann den Funkbetrieb der Talkgroup hören. Diese temporäre TG-Schaltung nennt man "dynamischsch".

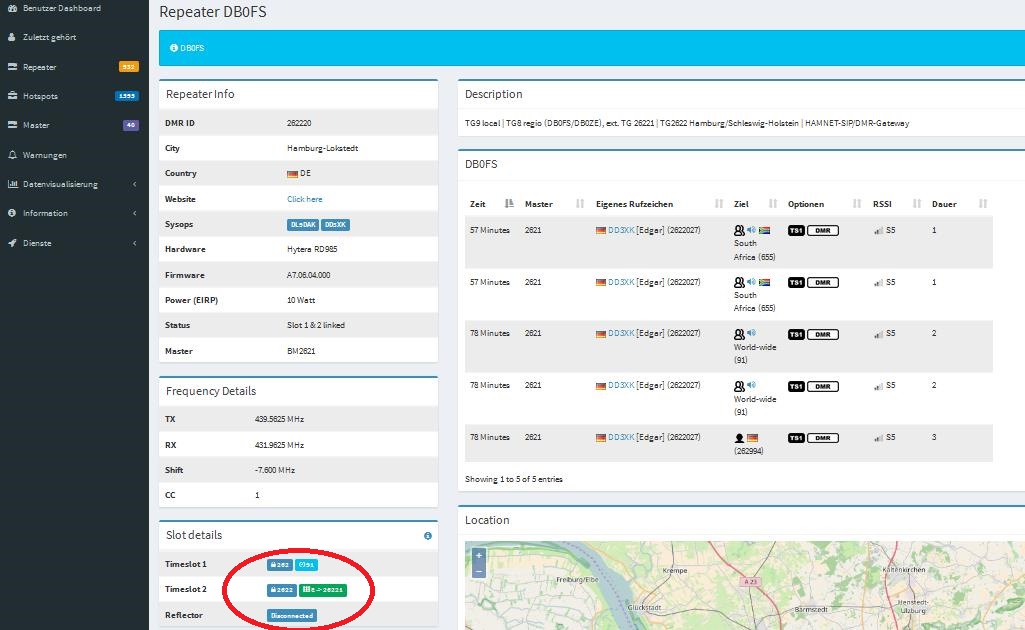

An den nachfolgendem Beispiel des Repeater-Status von DB0FS wird der Unterschied dargestellt.(siehe auch Status)
In der Detail-Ansicht:
Schaut man in den Bereich "Slot details" (roter Kreis), dann sieht man, wie an diesem Beispiel, dass für den Timeslot 1 nur die TG262 für Deutschland statisch geschaltet ist. (Zeitgesteuert auch die TG91 WW).
Im Timeslot 2 sieht man die Regional-Group 2622; HH/SH und zusätzlich die im Ausland, bzw. außerhalb Hamburgs zu benutzende TG26221, die auf die Hamburger Regionalgruppe DB0FS und DB0ZE als TG8 statisch geschaltet ist.
Möchte man also gern mal Funkbetrieb aus Süd-Afrika hören, dort ist die TG655 zugeordnet, dann wählt man die TG655 aus, betätigt die PTT-Taste am Funkgerät und kann für 10 Minuten den Funkverkehr hören. Betätigt man die PTT, dann verlängert sich die dynamische Zeit auf neue 10 Minuten.
Hier sieht man jetzt die "dazugebuchte" Talkgroup 655 für Süd-Afrika. (orange stellt eine dynamische TG dar).
Zum Ausprobieren über unser Relais DB0FS eine TG wählen und mittels PTT senden und unter diesem Link beobachten.
Das gleiche gilt auch für alle anderen dynamischen TGs, so auch für die TG91 (WW), oder TG92 (EU).
Wichtig dabei ist natürlich, dass die Talkgroup, wie bei diesem Beispiel TG655, im eigenen Codeplug in einer der RX-Listen (Empfangslisten) eingetragen und in einem Funkkanal aktiviert ist. Ist dies nicht der Fall, dann besteht eben nur die Möglichkeit nach Absprache eine gemeinsame, internationale TG, wie die z.B.TG91 oder TG92 zur Verbindung zu benutzen. Diese sollten standardmäßig in jedem Codeplug enthalten sein.

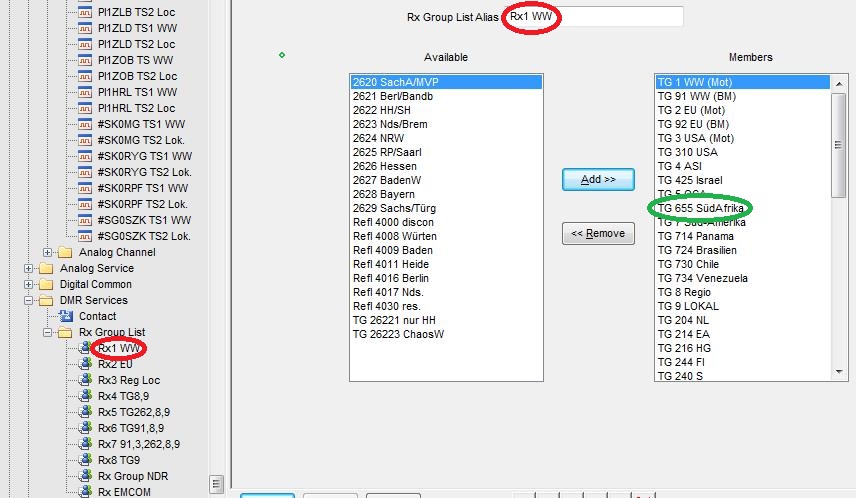

Nachfolgend eine Ansicht eines Hytera-Codeplugs, in dem die Talkgroup 655 als "Available" bekannt gemacht und z.B. in der der RX-Liste 1 (roter Kreis) zugeordnet ist (grüner Kreis). (Das ist Vorraussetzung für den Empfang!).
In einem programmierten Funkkanal muss diese RX-Liste (roter Kreis) angewählt sein. Dies RX-Liste ist aber auch nachträglich manuell über die Kanaleinstellungen am Funkgerät anwählbar.

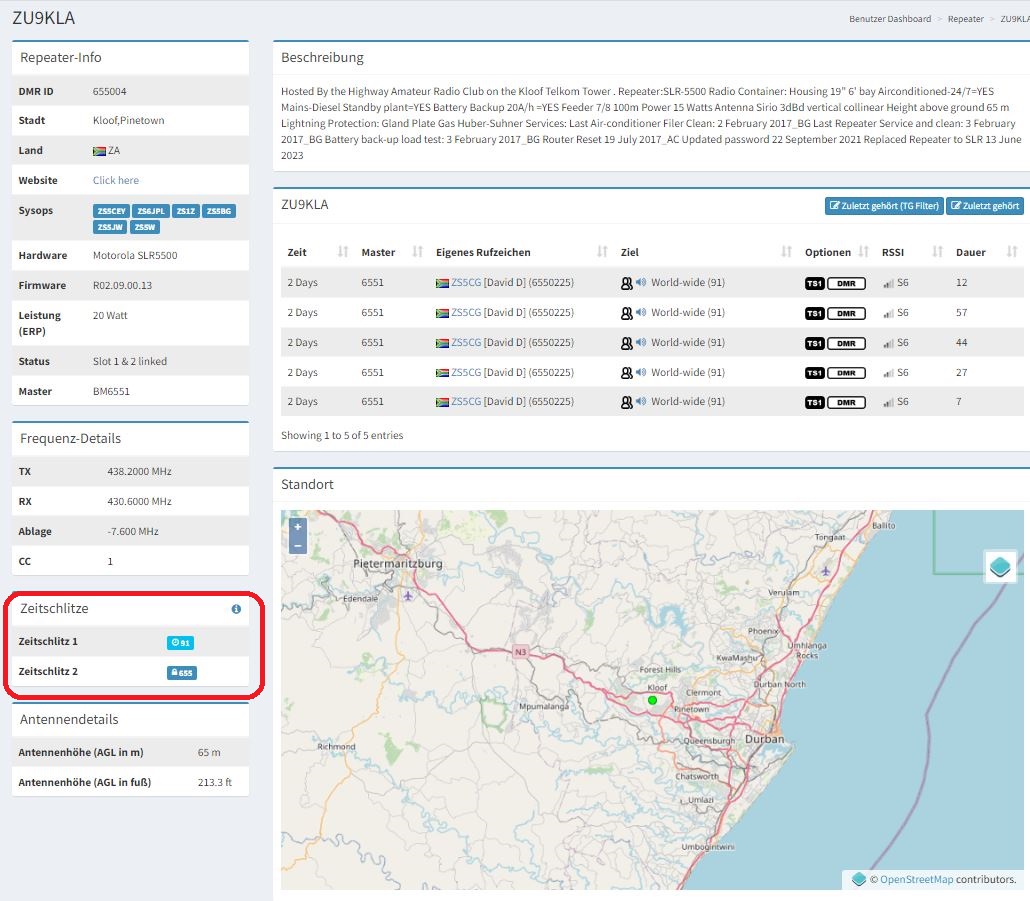

Als Beispiel für einen Repaeter in Süd-Afrika ist nachfolgend der Status von ZU9KLA in Durban dargestellt:
Mit seinen "Slot details" (roter Kreis) im Detail:
Man sieht: Im Timeslot 1 ist die TG91 (WW) temporär geschaltet. Die landeseigene TG655 ist hier im TS2 statisch geschaltet. Wählt man also auf einem deutschen Relais im TS1 die TG655 aus, dann kommt man in Süd-Afrika auf dem TS2 an. Denn geroutet wird die TalkGroup, nicht der TimeSlot.
Wählt man die TG91 an, dann ist man in Durban auf TS1 zu hören.
Diese dynamische Schaltung von Talkgroups findet jeweils nur auf dem eigenen Relais, in dem man einsteigt, statt. Das ist ein großer Vorteil. So schaltet man nur auf seinem Lokal-Repeater ein fernes Land zu und behindert nicht gleich alle Relais in Deutschland. DX-Sprechverkehr läuft also temporär nur auf dem eigenen Repeater.

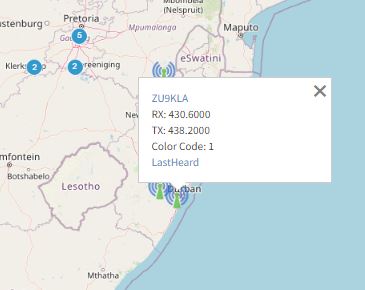

Tipp: Schaut euch ggf. vorher beim BM-Dashboard links im Menübaum unter "Information/Netzwerkkarte" einen Repeater an. Klickt auf das Repeatersymbol und dann oben auf die Repeater-ID (z.B. ZU9KLA) , welche TGs auf einem fernen Wunsch-Repeater geschaltet sind.
Ausländische DMR-Relais: (Hinweis: Es kann sein, dass die Liste und die Links nicht mehr ganz aktuell sind)
Siehe beispielhaft nachfolgend internationale Relais mit ihrer entsprechenden TS-Belegung und ihrer Lage: z.B. Stockholm
(Wenn ein TS-Feld leer ist, dann sind dort im wesentlichen dynamische TGs möglich, in Klammern bedeutet zeitgesteuert. Die Länder-TG in dunkelrot). Stand 03/2018.
| Ort | Relais | TS1 | TS2 |
| Hamburg | DB0FS | 262 (91) 910 9112 | 26220, 26221 |
| Berlin | DB0OUD | 232 262 | 26212 |
| Stockholm | SK0RYG-4 | 2400 | |
| Kopenhagen | OZ0KAR | 238 (91) |
2384 |
| Oslo | LA1KRR | 242 2421 2429 | 242101, 24211 |
| (Helsinki) | OH2K | 244 2442 | |
| St.Petersburg | RD1AS | 2501 | 9502 950606 |
| Riga | YL3RCL | 2470 | |
| Warschau | SR5WB | 260 2605 | 26053 |
| Prag | OK0ND | 230 231 2301 230801 | 230120 230199 |
| Budapest | HG5RUC | 216 | 216502 |
| Ljubljana | S55DZV | 293 293112 | 2931 |
| Rom | IW0DSR | 222 (91) | 22201 |
| Bern | HB9F3 | 228 | 2280 2283 |
| Paris | F1ZHW | 208099 208112 |
|
| Amsterdam | PI1AMS | 204 | |
| Brüssel | ON0BXL | 2062 206112 | 260112 |
| Madrid | ED4ZAG | 214 214112 |
2144 21428 214112 |
| Lissabon | CQ0UCSC | (91) (915) | 268301 |
| Athen | SW1F | 202030 | 2021 |
| Sofia | LZ0DMR | 284 | |
| Kiew | UR0UUA | 25501 25510 | 2555 |
| Moskau | RV3ADJ | 2501 | 950602 950625 |
| Pretoria | ZS6VTS | (91) | 655 6556 |
| Kapstadt | ZS0VDV | 91, 92, 93 | 655 |
| New York | KB2RNI | 91 93 31089 | 969 |
| Orlando | W4MCO | 31121 111201 | |
| San Francisco | N6AMG | 93, 3106, 31065, 31096 | 97150 |
| Caracas | YV5FRV | 734 | 97 334 7345 |
Tipp: Es sollte in jedem Codeplug eine RX-Liste mit allen, internationalen Länder-TGs vorhanden sein oder zumindest mit den allgemeinen, internationalen TGs, wie TG1, TG2, TG20 für Motorola und DMR+-Relais und TG91, TG92, TG920 für BM-Relais etc.
Ggf. muss man aus Speicherplatzgründen verschiedene RX-Listen der unterschiedlichen Weltregionen anlegen, denn alle TGs passen nicht in eine RX-Liste.
Noch ein wichtiger Hinweis: Mit der TG 4000 kann man eine dynamisch gebuchte, fremde Talkgroup am eigenen Relais durch Senden mittels PTT wieder abwerfen. Die TG 4000 sollte in jeder Contact-Liste fest abgespeichert sein. Man kann sie aber auch manuell an vielen Funkgereäten zum Löschen von Verbindungen eingeben.
Nähere Info siehe auch unten: "Benutzerhandbuch von Brandmeister".
Siehe auch das Brandmeister-Wiki mit Infos über die TGs aller Länder:
Der Author hat bereits viele Versuche auf diesem Gebiet und somit schon viele, schöne DX-QSOs gemacht. Dies als Erklärung und kleine Hilfe für einen internationalen Funkbetrieb, viel Erfolg!
Siehe hier auch Beitrag DMR Brandmeister in Hamburg.
Siehe auch das Benutzerhandbuch von Brandmeister mit allen Infos und Talkgroups.
