WPSD, neues Hotspot-Image

Neben dem bekannten Hotspot-Images pi-star aus UK von Andy gibt es mittlerweile weitere pi-star-Images. Hier sei das spanische System von EA7EE genannt, besonders geeignet für das YCS-System "DE-C4FM-Germany". Man kann hier in der YSF-Konfiguration bereits seine Wunsch-Unterräume entsprechend der Sende-ID einstellen. (Siehe dazu auch den Bericht von Michael, DC9VQ: "YCS am Beispiel von DE C4FM Germany").

Relativ neu und sehr interessant ist aber das Image von WPSD (W0CHP), siehe auch dazu die Projektseite. Neben einem sehr schönen Dashboard sind hier viele Konfigurationen für alle verschiedenen Modi möglich. Zusätzlich sind im Bereich Admin aber auch viele Einstellungen für YSF-Räume, verschiedene DMR-Systeme, unbedingt auch genannt eine direkte Brandmeister-DMR-Editierung, möglich, was den Zugang über das BM-Dashboard unnötig macht. Man benötigt lediglich eine sogenannte API zur Ansteuerung der eigenen BM-Hotspot-Einstellung. Das wird auf der Dashbord bzw. Admin-Seite erklärt, bzw. sinnvoll weiterverwiesen.

Nachfolgende Bilder werden durch Anklicken vergrößert dargestellt.

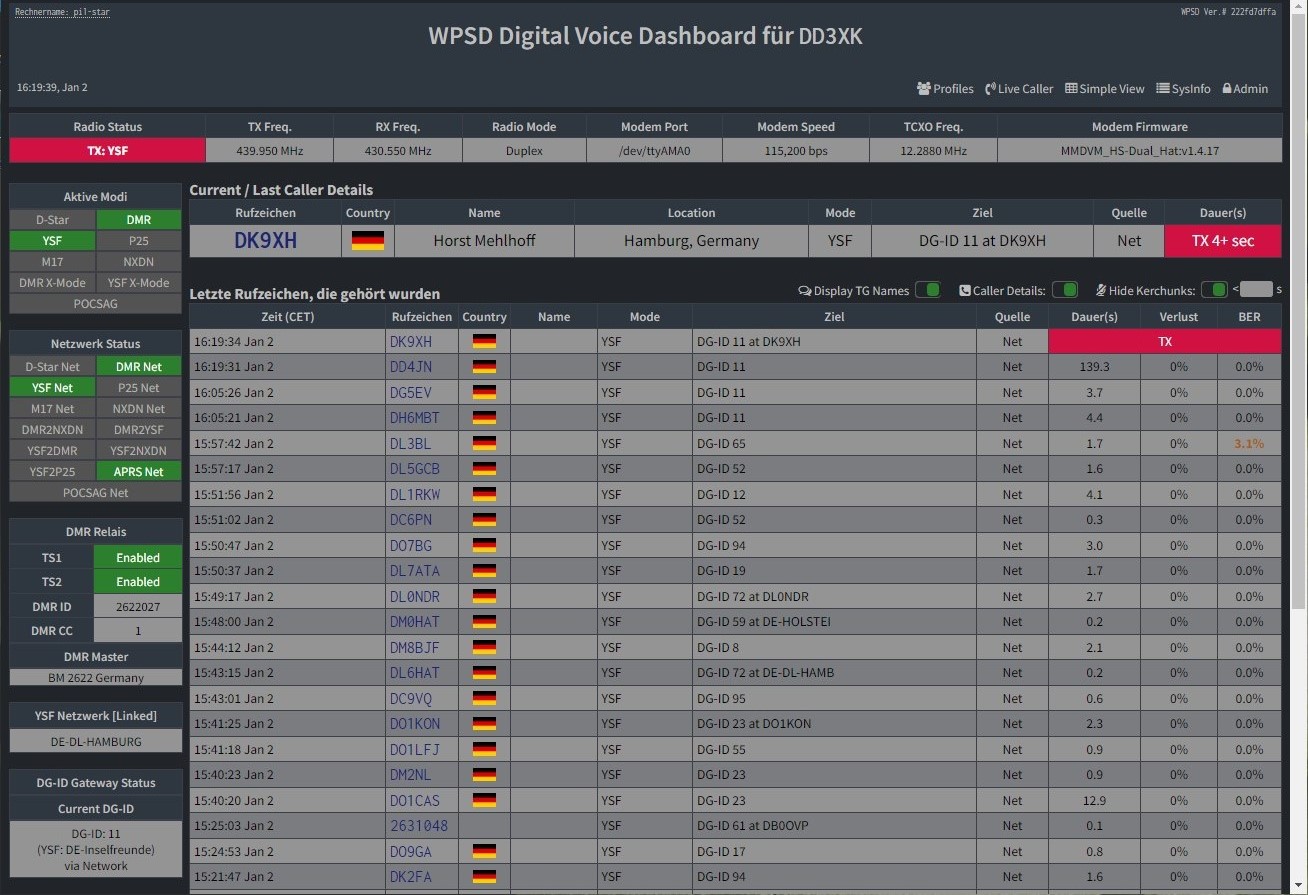

Das Dashboard:



DMR-Konfigurationen:

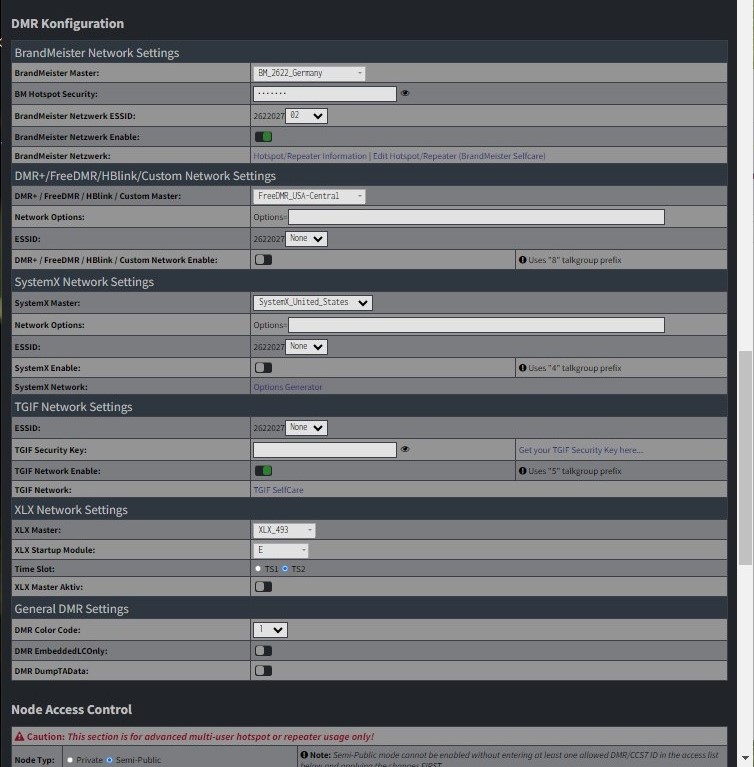

Wer verschiedene DMR-Systeme nutzen möchte, hat in der Konfiguration umfangreiche Einstellungsmöglichkeiten:



Admin-Manager:

Der Admin-Bereich, in dem viele Einstellungen der verschiedenen Modis erfolgen können: (roter Bereich)

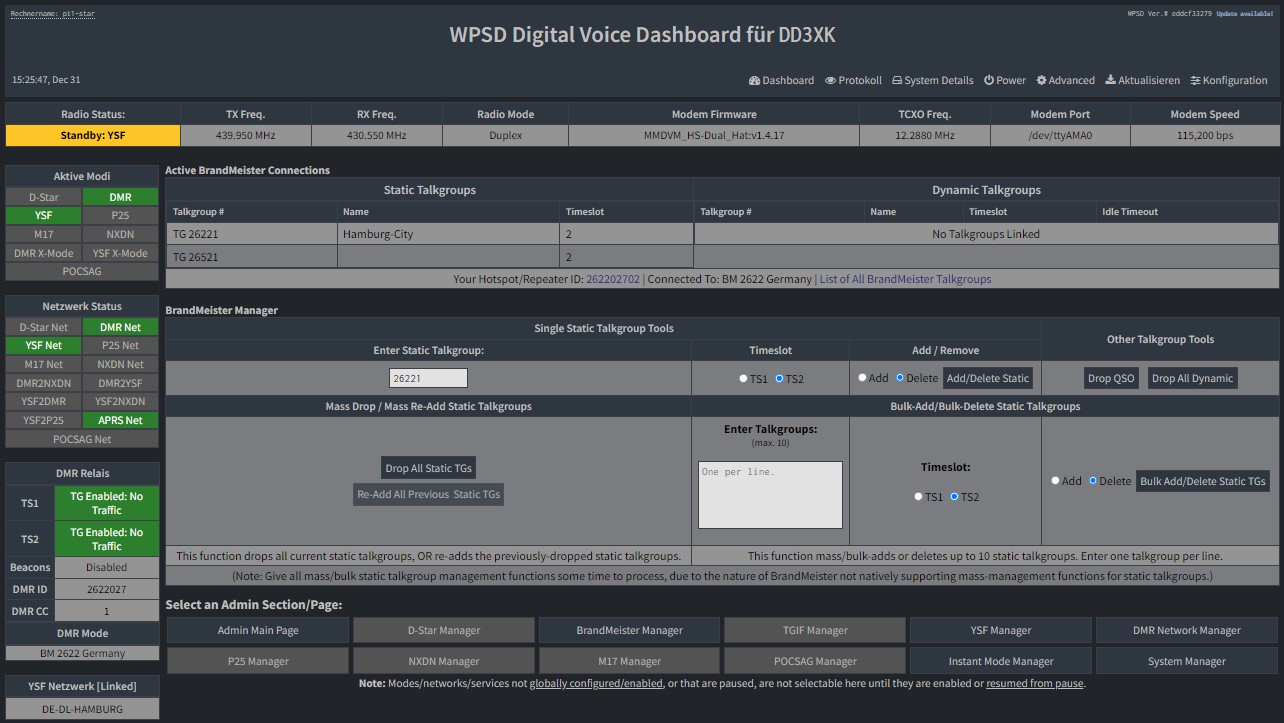

Hier z.B. der Brandmeister-DMR-Manager:



DGID-Gateway:

Eine besondere Sache aber ist der YSFDGId-"Scan".  Hier gibt es die Möglichkeit YSF-Raum-Ids scannen zu lassen, der Hotspot bleibt dann auf dem Raum stehen, wo gerade ein QSO läuft.

Dazu müssen allerdings im Expert-Modus Programmzeilen nach einem bestimmten Muster eingetragen werden. Dies ist etwas für HAMs, die sich schon gut im pi-star-System auskennen. Es wird hier unbedingt geraten, seine letzte funktioniernde Konfiguration abzuspeichern, falls man durch eine fehlerhafte Programmzeileneingabe mal seinen Hotspot aus dem Tritt bring. Die letzte funktioniernde Konfiguration kann dann jederzeit zurückladen werden.

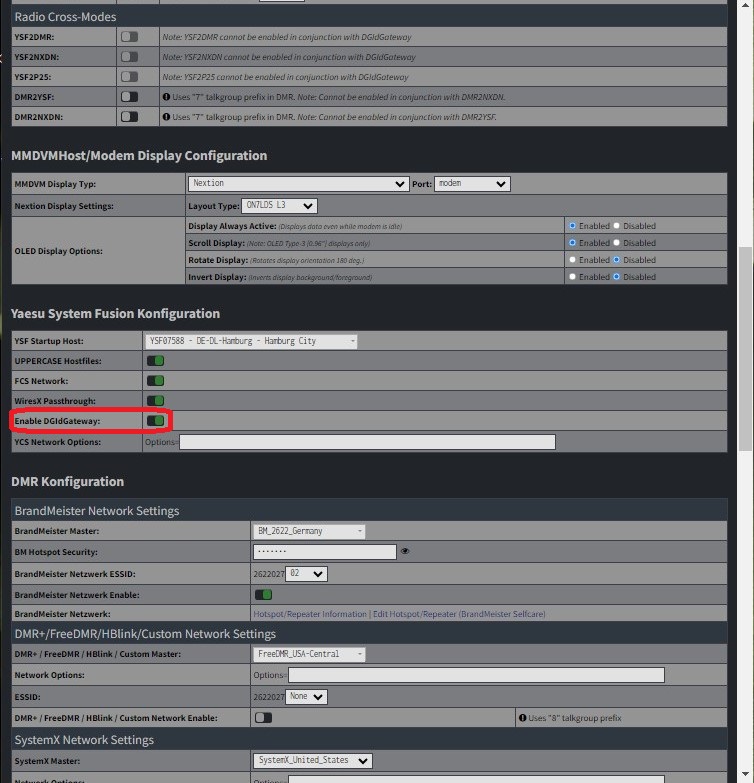

Zunächst einmal muss der Modus DGID in einer YSF-Konfiguration aktiviert werden. Siehe nachfolgend:

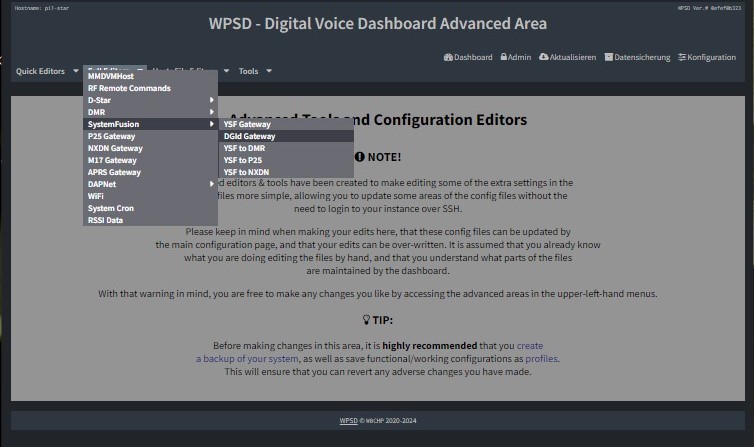

Danach muss im Bereich "Admin/Advanced/Full-Editors/SystemFusion/DGID Gateway":

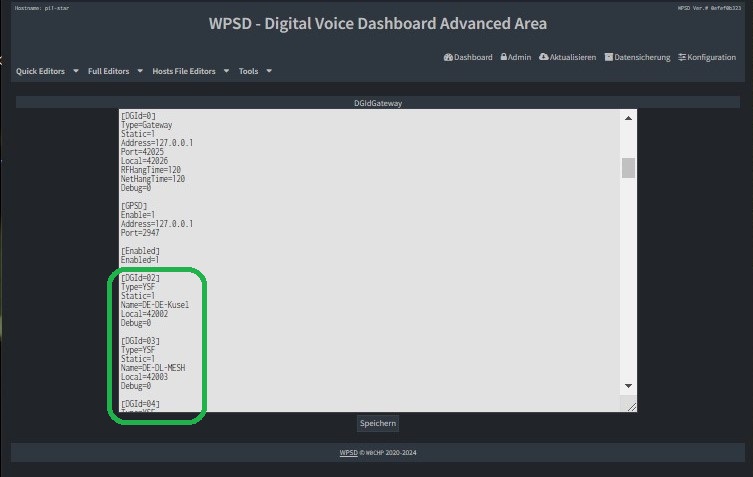

... beispielhaft nachträgliche Zeilen ganz am Ende eingetragen werden: (grüner Bereich)

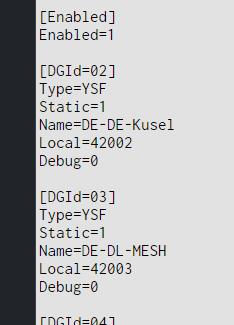

Die DGID in der ersten Zeile eines Blocks, hier "DGID=02" muss in der 5. Zeile bei "Local=4202" gleich sein. Wichtig  ist, dass in einem Block in der jeweiligen 4. Zeile der "Name=DE-DE-Kusel" z.B. absolut genau dem Namen der YSF-Liste entsprechen muss.

Mit dem Parameter in der 3. Zeile "Static=1" kann der Raum mit "0" beim Scan ausgeblendet werden und mit "1" wieder abgefragt werden. Unten mit <Speichern> abschliessen.

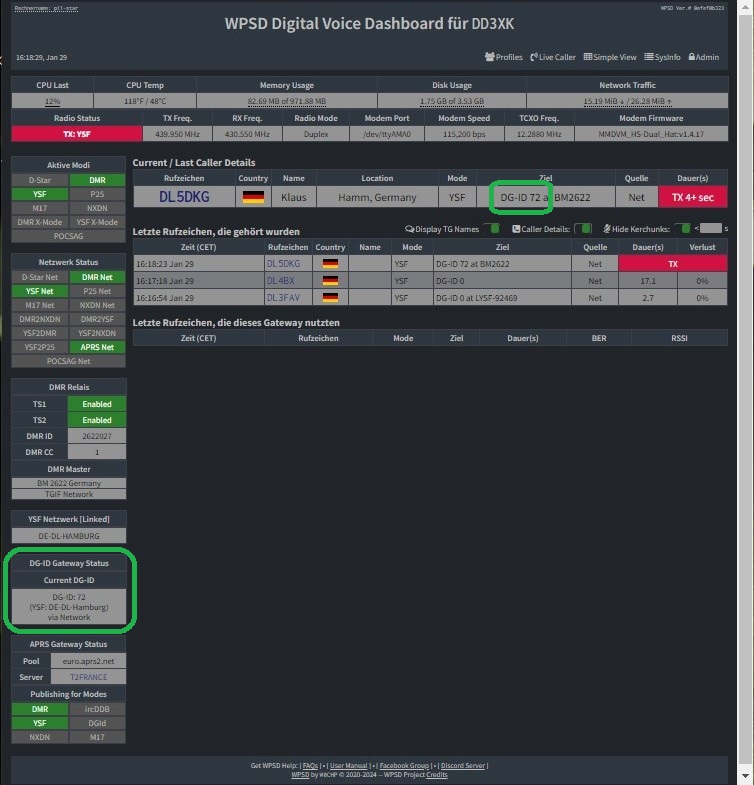

Im aktivierten Modus DGID-Gateway-Modus scannt der Hotspot nun die eingetragenen Räume und zeigt sie im Dashboard an:

Um ein QSO  weiterverfolgen zu können, bzw. den "Scan" nach einer Pause sinnvoll weiterlaufen zu lassen, muss man in der Konfiguration mit den "Net-Hangtimes" etwas experimentieren. Ich habe bei "YSF-Modus" die Net Hangtime" auf 6 Sekunden eingestellt.

Hält der "Scanner" an und ist gerade eine Gesprächspause, dann kann man durch Drücken der PTT innerhalb der Hangtime am QSO teilnehmen. Dies ist etwas gewöhnungsbedürftig und muss selber ggf. mit Ändern der Hangtime ausprobiert werden.



Profiles:

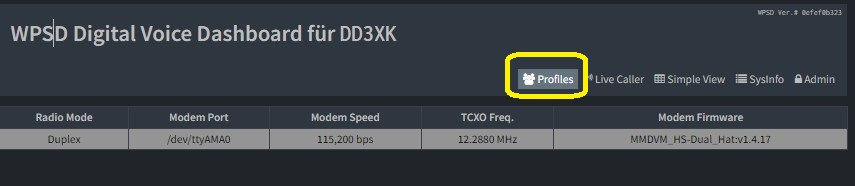

Was auch immer man mit seinem Hotspot machen möchte, kann in sogenannten Profilen abgespeichert werden. Oben im Dashboard gibt es den Menüpunkt "Profiles":

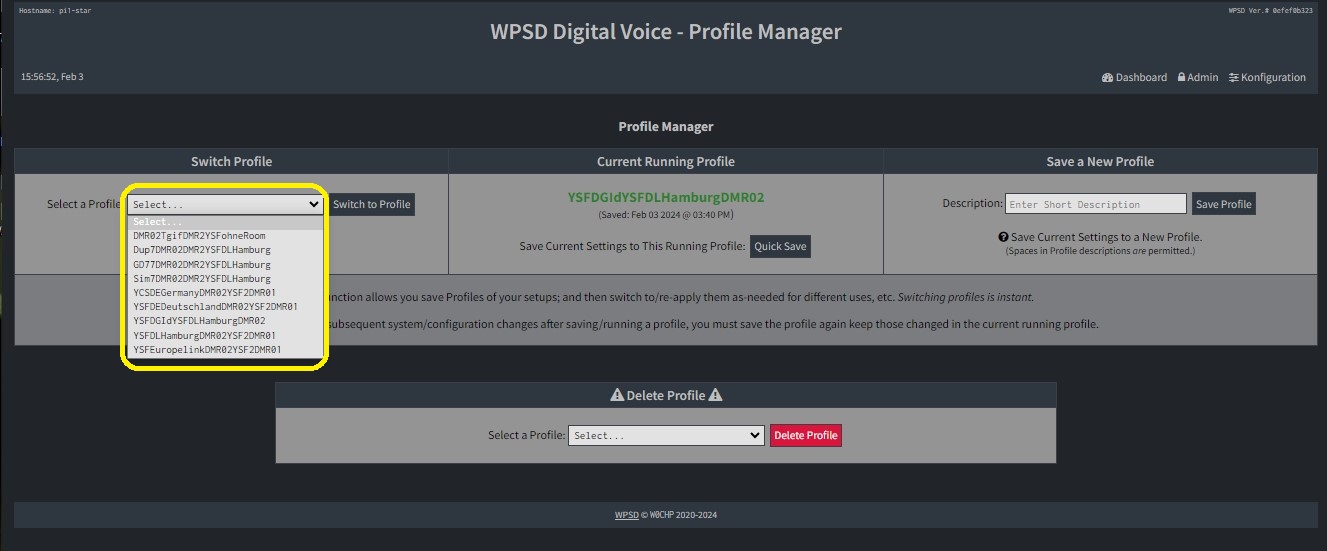

Hier kann man nun ganz schnell verschiedene Funktions-Profile laden, ohne jedes Mal eine Konfiguration zu laden: (gelber Bereich)

Und das ist nun ein wirklich tolles und damit schnelles Tool, verschiedenen Modis zu wechseln.

Bitte daran denken, dass man am Ende nach Erstellen verschiedener Profile die Konfiguration immer wieder neu abspeichert. Pofile werden nämlich in der Gesamt-Konfiguration mit abgespeichert.



Non-Public-Modus:

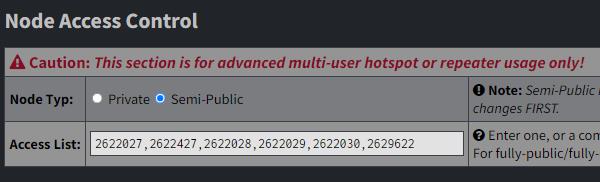

Wichtiger Hinweis: Mit diesem Image ist  es leider nicht möglich einen öffentlichen (public) Hotspot bereitzustellen. Nur ein "Semi-Public"-Betrieb ist möglich. Alle DMR-IDs, die den Hotspot benutzen wollen, müssen angemeldet werden. Damit eignet sich die Konfiguration nur für den Heimgebrauch, aber nicht für Repater mit MMDVM-Anbindung.





Trotz allem ein tolles Projekt.

Es sei erwähnt, dass der Hinwies auf dieses neue Hotspot-Image von unserem treuen Funkfreund Horst, DK9XH in Hamburg kam. Vielen Dank dafür.

So wünschen wir viel Spaß mit dieser Anregung für ein inovatives MMDVM-Image.

Edgar, DD3XK
