EchoLink meets DMR

Über eine sogenannte Bridge ist es möglich per FM über ein EchoLink-Relais mit einer DMR-Station im BM-Netz zu sprechen. So sind diverse Server als EchoLink-Repeater oder -Links eingestellt. Diese können dabei mehrere EchoLink-Stationen annehmen und übertragen sie dann mit einer speziellen Bridge-TG in das weltweite BrandMeister-Netz.

Dazu folgendes Beispiel:

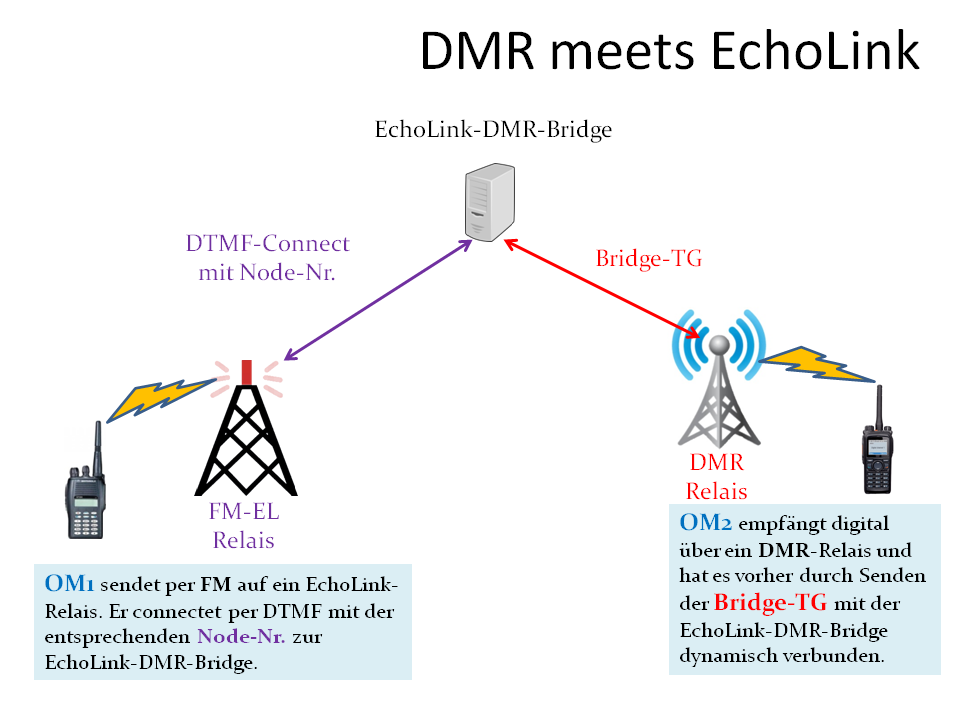

EL DMR Bridge

Wichtig dabei ist, dass man beim DMR-Betrieb die entsprechende Bridge-TG in seinen "Kontakten" im Funkgerät eingefügt hat, um sie zum Senden auszuwählen und dynamisch zu buchen und sie muss natürlich auch in einer RX-Liste eingetragen sein. Einige Funkgeräte können mit dem sogenannten "Promiscuos-Mode" oder "Digital-Monitor" alle TGs, so auch diese Bridge-TGs dekodieren und nach erstmaligem Empfang auch als Sende-TG übernehmen.

Der Author hat die entsprechenden TGs in seine Regional/Lokal-Liste, in der auch alle DL-TGs eingetragen sind, eingefügt. Somit kann man dann Betrieb auf dem DL-TS (TS1) oder auch auf dem Lokal-TS (TS2) machen. Zu beachten ist, dass der DMR-Teilnehmer vorher unbedingt die Bridge-TG dynamisch bucht, damit er Signale von der Bridge hören kann.

Bei einigen Bridges geht auch anders herum: Über die Bridge-TG können an eine Bridge mittels DTMF-Tönen auch EchoLink-Verbindungen aufgebaut werden, wenn eine DTMF-Bedienung möglich ist.

Wie immer, wird die Bridge-TG nach zehn Minuten ohne Sendebetrieb auf dem eigenen Lokal-DMR-Relais deaktiviert. Sie kann aber auch sofort durch Senden der TG 4000 (GroupCall) getrennt werden.

Der EchoLink-Teilnehmer löscht seine Verbindung zur EchoLink/DMR-Bridge durch Senden der Raute (#) bzw. der DMR-Teilnehmer bei möglicher DTMF-Bedienung auch mit der Raute (#).

Verschiedene EchoLink<>DMR--Bridges tun sich im Netz auf. Nachfolgend eine Tabelle mit derzeitigen Systemen, wobei in der Tabelle das EchoLink-Relais (Gateway) benannt ist mit seiner Node-Nummer (NodeNr.), über die es aus dem EchoLink-Netz erreichbar ist. Die Talkgroup (Bridge-TG), auf der es dann im Brandmeisternetz sendet bzw. über die man die Verbindung DMR-seitig aufbauen kann, sowie Bemerkungen  über die Ansteuerung mittels DTMF-Tönen aus dem DMR-Netz heraus und Funktionsweisen.

Gateways  NodeNr. Bridge-TG DTMF-Bedienung Bemerkung
DL0NDR-L 26221 26221 Ja,  * für Status, Nodewahl ohne abschliessendes # Ist zur Zeit aktuell auf den Cluster Hamburg-City, TG26221 / TG8 geschaltet!
DB0BZA-R 711 280 262810 Ja,  * für Status, Nodewahl ohne abschliessendes # Modulation aus DMR-Netz etwas laut. Wegen Verbindung zu diversen anderen Systemen oft belegt. Aber funktioniert gut.
OE7MFI-L 457 640 23227 Ja,  * für Status, Nodewahl ohne abschliessendes # Funktioniert sehr gut, etwas leise.
KM8V-L 161 173 98003 Nein, reine Sprachumsetzung Modulation sehr sauber und gut!
LZ1SEO-L 738 019 28499 Nein, reine Sprachumsetzung Modulation sehr sauber und gut! (z.Zt inaktiv)
ED8ZAB-R 1017 9108 Nein, reine Sprachumsetzung Modulation sehr sauber und gut!
2E0SIP-L 986 046 27273 Nein, reine Sprachumsetzung Keine stabile Funktion. Abbrüche im EchoLink-Netz.



(EchoLink-Status DB0FS ).

Edgar, DD3XK
