C4FM - Wires-X, Repeater, Rooms, Bridges
Ein interessanter Betrieb im C4FM-Bereich, neben der reinen digitalen Sprachmodulation über einen Ortsrepeater, ist die Verbindung über Wires-X zu Repeatern oder Räumen, wie beim EchoLink-Betrieb. So gibt es die Möglichkeit, sich zu einzelnen Repeatern zu verbinden, aber auch zu Räumen (Rooms). Die C4FM-Rooms entsprechen dabei den EchoLink-Conferences.
Eine Besonderheit bei Räumen oder „Rooms“ sind Bridges, also Systeme, die die verschiedenen Betriebsarten untereinander verbinden. Zum Beispiel C4FM mit DMR.
Vorgehensweise bei einem C4FM-Gerät von Firma Yaesu für den Wires-X-Betrieb:
- Wires-X-Betrieb durch Drücken der roten < X >-Taste aktivieren. (Unten links im Bild).
Angezeigt wird dann unten der aktuelle Raum, in dem sich das Relais gerade befindet. Das kann der Standard-Raum sein, bei uns „DL-HAMBURG-CITY“, der auf unserem Relais zunächst fest eingestellt ist und auf den das Relais bei Nichtbenutzung zurückfällt.
- Mit <Search&Direct> auf dem Display ins Verbindungs-Menü schalten.
Jetzt hat man verschiedene Möglichkeiten, Verbindungen aufzubauen:

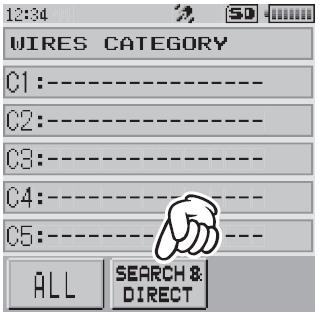

1.) Um eigene, bereits abgespeicherte Verbindungen in den 5 Kategorien C1-C5 abgespeicherte Relais oder Rooms auszuwählen:

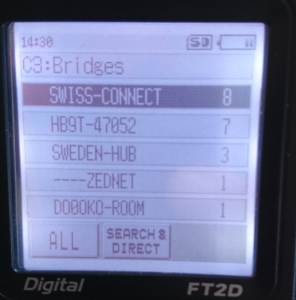

(Empfehlung: Repeater, Rooms und Bridges unterschiedlich anlegen.)
oder
- Mit der <All>-Taste auf dem Display, um alle Verbindungsmöglichkeiten aufzulisten.
Je nach Einstellung werden nun Räume (Rooms) absteigend nach Anzahl der angeschlossenen Repeater und Repeater als Liste dargestellt.
- Mit Pfeil <rauf> und <runter> die Liste ggf. durchscrollen.
- (Für Auflistungs-Einstellung, siehe im FT2D-Menü: Display/Wires-X/ 2 Search Setup.)
- Ein Klick auf den gewünschten Repeater oder Raum baut die Verbindung auf.

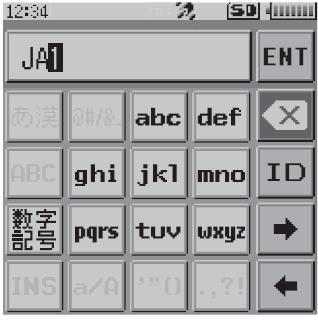

2.) Oder erneut die <Search&Direct>-Taste betätigen, um über das Eingabe-Fenster nach Verbindungen zu Räumen oder Repeater zu suchen:
- Dort Eingaben machen, nachdem gesucht werden soll und mit der Taste <ENT> abschliessen; die RPT und Rooms werden entsprechend angezeigt.
- Beispiel: Eingabe von „JA1“ zeigt alle Repeater und Rooms mit Namen JA1…-
- Ggf. mit Pfeil-Tasten die Liste ggf. durchscrollen.
- Ein Klick auf den gewünschten Repeater oder Raum baut die Verbindung auf.
- Mit dieser Möglichkeit kann man also auch direkt nach "DB0FS"-Repeater suchen (nur von einem fernen Repeater, nicht in Hamburg, man kann sich nicht mit sich selbst suchen).
3.) Oder eine ID-Nummer eines Repeaters oder Room eingeben: (Hinweis: Nicht alle Geräte haben eine ID-Taste)
- Zunächst <ID>-Taste auf Display betätigen, ein „#“ wird als erstes Zeichen eingetragen. Dann die bekannte Room- oder Repeater-Nummer eingeben und die <ENT>-Taste betätigen; man wird dann entsprechend verbunden.
- Beispiel: #17250 verbindet mit Repeater DB0BLO in Berlin.
- Beispiel: #31073 verbindet mit Repeater DB0FS (nur von einem fernen Repeater, nicht in Hamburg, man kann sich nicht mit sich selbst verbinden).
- Siehe für C4FM-Repeater und -Rooms z.B. http://c4fm.xyz/nodes-c4fm.php
Bridges zwischen C4FM und DMR:
Interessant können Bridges in verschiedene Digitalfunk-Systeme sein. Hier vorgestellt, für Verbindungen ins BM-DMR-Netz. Dazu gibt es verschiedene Räume (Rooms), die fest auf BM-DMR-TGs geroutet sind.
Einer der größten ist die Bridge „DO0OKO-ROOM“, mit ID: #27270, die fest in die BM-Talkgroup 263 schaltet. Hier hat man als C4FM-Wires-X-Nutzer also die Möglichkeit auf die deutschlandweite TG263 ins Brandmeister-Netz zu sprechen. Auch schaltet diese Bridge in das YSF-Netz, über dass von HomeSpots gearbeitet werden kann.
Weitere Bridges für die individuelle Verbindung sind:
| Bridge-Name | Wires-X-ID | YSF-ID | BM-Talkgroup | Bemerkung |
*PDN-Betrieb |
| DL-Hamburg | #41073 | #07588 | 26421 | Wires-X, YSF, DMR | ja |
| DO0OZA | #28713 | - | 262636 | nicht immer aktiv | ja |
| DL-Bridge-XLX421 | #27741 | #54919 | 26429 | Wires-X, YSF, DMR, DMR+ | ja |
| DL-HANNOVER-XLINK | #47450 | #02883 | 262339 | Wires-X, YSF, DMR, etwas leise | ja |
| DO0OKO-ROOM | #27270 | #62829 | 263 | Wires-X, YSF, DMR, DMR+ | ja |
| SWEDEN-HUB | #27781 | #80858 | 240216 | Wires-X, YSF, DMR | nein |
| SWISS-CONNECT | #28878 | #30998 | 22820 | Wires-X, DMR, (YSF z.Zt. nicht) | nein |
| HB9T-47052 | #47052 | - | 22826 | Wires-X, DMR | ja |
| HB9VD-Room | #27095 | #15280 | 22811 | Wires-X, YSF, DMR | nein |
| ZEDNET | #28598 | - | 31429 | Wires-X, DMR, meistens leer | nein |
Hinweis: Im BM-DMR-Netz muss die Bridge durch dynamisches Buchen der TG aktiviert und angesprochen werden.
YSF-ID: Ist eine gleichzeitige Verbindung in das YSF-Netz, dass man über Hotspots erreichen kann.
*PDN-Betrieb: Siehe "Betrieb eines eigenen Nodes", unten im Bericht "DB0FS - C4FM-Repeater, -Räume"!

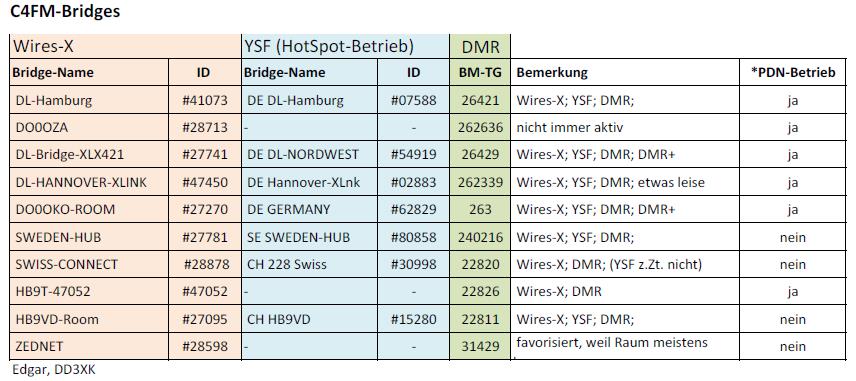

Eine erweiterte Liste mit den Roomnamen für Wires-X und YSF ist hier als PDF: C4FM-Bridges.pdf
Beachte auch die Beschreibung unserer eigenen Bridge "DL-Hamburg".

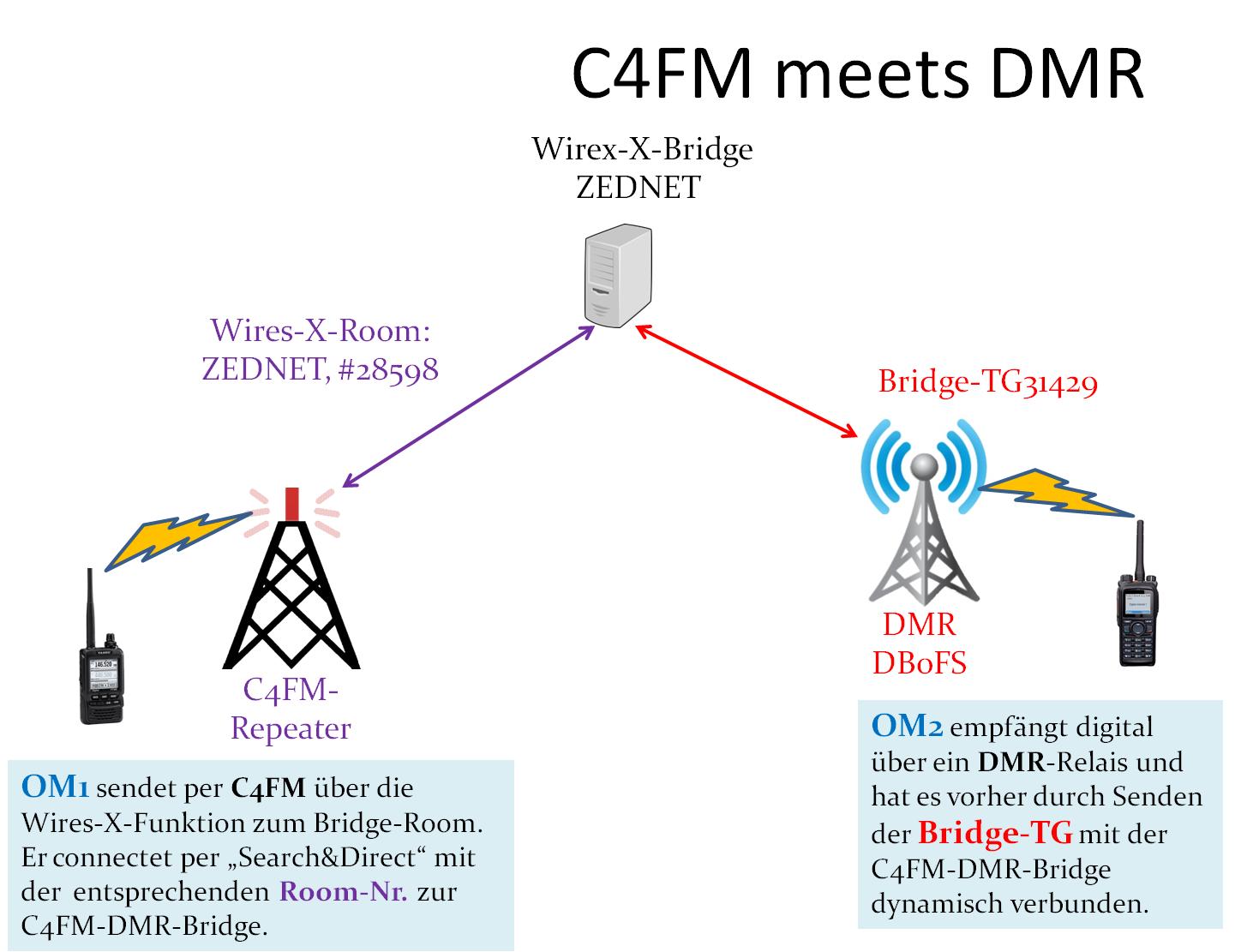

Beispiel für Funkbetrieb zwischen C4FM über die Wires-X-Funktion zur ZEDNET-DMR-Bridge:
Multi-Bridge „DL-Pegasus“
Die Multi-Bridge „DL-Pegasus“ mit der ID: #44196 ist eine recht interessante Bridge, die FM-, C4FM/Wires-X-, EchoLink-Anbindung (Node-Nr. #711280) und DMR (TG262810) miteinander verbindet. Hier treffen sich auch gern ausländische OMs aus Österreich und der Schweiz und es herrscht oft reger Funkverkehr.
Siehe auch: https://projekt-pegasus.net/about/
Ein Nachteil ist allerdings, dass viele Repeater-User nicht wissen, dass sie über die Pegasus-Bridge mit vielen anderen Repeatern verbunden sind. Und wenn dann keine Pausen zwischen den QSOs eingehalten wird, dann sind zugeschaltete Relais im C4FM/Wires-X- oder DMR-Bereich öfters eine Zeit lang nicht mehr zu gebrauchen, bis die Timeouts-Schaltungen bei diesen Systemen die Verbindung trennen (in der Regel nach 10 Minuten bei Nichtbenutzung am eigenen Relais).
Hierfür der wichtiger Hinweis, dass man bei C4FM/Wires-X bei kurzen Umschaltpausen mit der länger gedrückt gehaltenen <BAND>-Taste (beim FT2) einen Diconnect vorher erzwingen kann. (Bei einigen Geräten ggf. die Stern-Taste.) Dies gilt übrigens für alle Wires-X-Verbindungen.
Trotzdem im Sinne des Ham-Spirits eine tolle Bridge zur multifunktionalen Verbindung.
Edgar, DD3XK
